什么是鋰電池保護板?有哪些作用?

什么是鋰電池保護板?有哪些作用?

發布人:Jay 發布時間:2020-06-10 瀏覽次數:3052

導讀:什么是鋰電池保護板?對應的作用又有哪些?

鋰電池串并聯組成電池組的時候常常會涉及到鋰電池保護板,那么什么是鋰電池保護板呢?保護板的作用又有哪些呢?下面小編就來帶大家了解了解。

什么是鋰電池保護板?

鋰電池保護板,即起保護作用的線路板。主要由電子電路組成,在-40℃至+85℃的環境下時刻準確地監視電芯的電壓和充放回路的電流,及時控制電流回路的通斷。

普通鋰電池保護板通常包括控制IC、MOS開關、電阻、電容及部分輔助器件。其中控制IC,在一切正常的情況下控制MOS開關,使電芯與外電路導通,而當電芯電壓或回路電流超過規定值時,它立刻控制MOS開關關斷,保護電芯安全。

鋰電池保護板有哪些作用?

鋰電池保護板能對串并聯電池組起到充放電保護的作用,同時能夠檢測電池組中各個單體電池的過壓、過流、過溫、欠壓、短路狀態,延長電池使用壽命,避免電池因過放電而損壞。鋰電池保護板是鋰電池不可缺少的組成部分。

鋰電池保護板還有均衡保護作用,有耗能式和轉能式兩種方式。耗能式均衡是指把多串電池中電量或電壓高的某節電池,用電阻把多余的電能損耗掉。耗能式均衡又分為充電時均衡、電壓定點均衡、靜態自動均衡。

充電時均衡:充電時,當任何一顆電池的電壓高出所有平均電壓時,保護板就啟動均衡保護。

電壓定點均衡:鋰電池保護板定在一個電壓點上啟動均衡,只在電池充電末端進行,均衡時間較短。

靜態自動均衡:在充電或者放電的過程中進行,即使電池處在靜態擱置狀態,當電壓不一致時,鋰電池保護板就會啟動均衡保護,直至電壓保持一致。

轉能式是讓大容量的電池以儲能的方式轉移到小容量的電池,以檢測電池的容量做均衡,分為容量時時均衡與容量定點均衡。

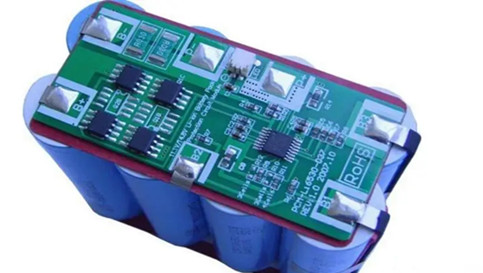

鋰電池保護板
鋰電池保護板

為什么有些電池要加保護板,有些不需要?

給電池加上加保護板是為了用戶安全。鋰電池有它的安全放電充電和過流限制。加保護板就是為了在用鋰電池的時候這些數值不超過安全范圍。

比如一款鋰電池安全電壓上限是4.25V,如果不加板子,在使用不帶過充保護的充電器充電時,就會一直充下去。就像一個人吃飽了,你還叫他一直吃,最后就是撐死,鋰電池也會撐死。加保護板的作用就是在他充飽的時候停止充電。

放電和過流檢測的原理也是一樣的,因此,加了保護板的電池,可以控制鋰電芯在規定的工作環境內工作。充電保護電壓一般在4.25V保護,放電保護一般在2.75V保護,充電電流可在鋰電池的最大承受范圍內,安全性大大提高。

給電池帶保護板同樣會限制輸出電流。一般來說保護板上有芯片,單芯片的2A左右,雙芯片的4A左右。

而生活中許多大功率設備如電子煙、航模、電動車等需要大電流供電,因容易被暴力使用(指過度充放電),電池壽命相對較低;同時電池體積小,常規的大功率保護板體積太大;超低內阻的保護板其價格又非常昂貴。為了降低其放電損耗,提高性價比,一般不加保護板,而選擇在受電設備上做電池的保護功能。

鋰電池保護板和BMS(電池管理系統)有什么區別?

鋰電池保護板與電池管理系統都是對鋰電池起保護作用的。它們之間的區別在于:

1、鋰電池保護板是以IC、MOS管和電阻、電容元件組成的,是鋰電池的重要元件。電池管理系統可以編輯且自帶電池管理軟件,相對來說更加智能,等同于鋰電池的大腦,起管控作用。

2、鋰電池保護板在3C鋰電池和動力電池領域都有著重要的作用,電池管理系統則在動力電池領域中應用。

3、電池管理系統相對于電池保護板更好操作,但是在低溫中的性能不穩定。

以上就是鋰離子電池廠家格瑞普為大家?guī)硎裁词卿囯姵乇Wo(hù)板以及保護板作用的介紹。
