三元鋰電池是什么？

三元電池，三元聚合物電池或是三元聚合物鋰電池等指的是三元鋰電池，那三元鋰電池是什么呢?這就要先說(shuō)制造三元鋰電池用的三元材料LiNi1/3Co1/3Mn1/3O2了。 三元材料LiNi1/3Co1/3Mn1/3O2的結(jié)構(gòu)特點(diǎn)：

LiNi1/3Co1/3Mn1/3O2正極材料具有與LiCoO2相似的單一的基于六方晶系的a-NaFeO2型層狀巖鹽結(jié)構(gòu)，空間點(diǎn)群為R3m。鋰離子占據(jù)巖鹽結(jié)構(gòu)(111)面的3a位，過(guò)渡金屬離子占據(jù)3b位，氧離子占據(jù)6c位，每個(gè)過(guò)渡金屬原子由6個(gè)氧原子包圍形成MO6八面體結(jié)構(gòu)，而鋰離子嵌入過(guò)渡金屬原子與氧形成的Ni1/3Co1/3Mn1/3O層。因?yàn)槎r(jià)鎳離子的半徑(0.069nm)與鋰離子的半徑(0.076nm) 相接近，所以少量鎳離子可能會(huì)占據(jù)3a位，導(dǎo)致陽(yáng)離子混合占位情況的出現(xiàn)，而這種混合占位使得材料的電化學(xué)性能變差。通常在XRD中，將(003)/(104)峰的強(qiáng)度比以及(006)/(012)和(018)/(110)峰的分裂程度作為陽(yáng)離子混合占位情況的標(biāo)志。
一般情況下，(003)/(104)峰的強(qiáng)度比高于1.2，且(006)/ (012)和(018)/(110)峰出現(xiàn)明顯分裂時(shí)，層狀結(jié)構(gòu)明顯，材料的電化學(xué)性能優(yōu)良。LiNi1/3Co1/3Mn1/3O2的晶胞參數(shù)a=2.8622A、c=14.2278A。在晶格中鎳、鉆、錳分別以+2、+3、+4價(jià)存在，同時(shí)也存在少量的Ni3+和Mn3+，在充放電過(guò)程中，除了有Co3+/4+的電子轉(zhuǎn)移外，還存在Ni2+/3+和Ni3+的電子轉(zhuǎn)移，這也使得材料具有了更高的比容量。Mn4+只是作為一種結(jié)構(gòu)物質(zhì)而不參與氧化還原反應(yīng)。

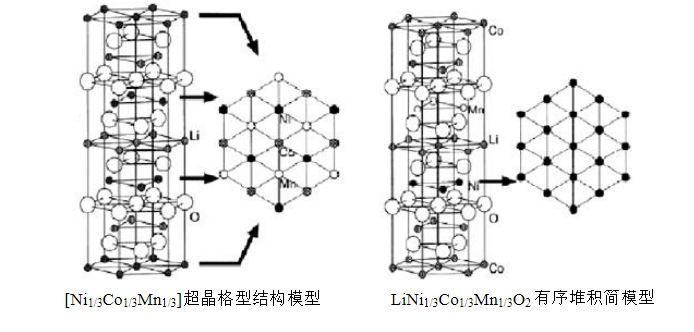

Koyama等提出2個(gè)描述LiNi1sCou3Mnm3O2晶體結(jié)構(gòu)模型，即具有 [v3xV3]R30°型超結(jié)構(gòu)[Ninaco1sMn1]層的復(fù)雜模型，晶胞參數(shù)a=4.904 A.c=13.884A.晶格形成能為-0.17eV和CoO2、NiO2和MnO2層有序堆積的簡(jiǎn)單模型，晶格形成能為+0.06eV。因此，在合適的合成條件下，完全可以形成第一種模型，這種晶型在充放電過(guò)程中可以使晶格體積變化達(dá)到最小，能量有所降低，有利于晶格保持穩(wěn)定。
 三元材料LiNi1/3Co1/3Mn1/3O2的電化學(xué)性能及熱穩(wěn)定性 LiNi1/3Co1/3Mn1/3O2作為鋰離子電池正極材料，具有較高的鋰離子擴(kuò)散能力，理論容量達(dá)278mAh/g，在充電過(guò)程中，在3.6V～4.6V之間有兩個(gè)平臺(tái)，一個(gè)在3.8V左右，另一個(gè)在4.5V左右，主要?dú)w因于Ni2+/Ni4+和Co3+/Co4+的2個(gè)電對(duì)，且容量可達(dá)250mAh/s為理論容量的91%。在2.3V~4.6V電壓范圍內(nèi)，放電比容量為190mAh/g，100次循環(huán)后，可逆比容量比190mAh/g還要多。在2.8V～4.3V、 2.8V~4.4V和2.8V~4.5V電位范圍內(nèi)進(jìn)行電性能測(cè)試，放電比容量分別為159 mAh/g、168 mAh/g和177 mAh/g且在不同溫度下(55℃、75℃、95℃)和不同倍率放電時(shí)充放電，材料的結(jié)構(gòu)變化均較小，具有良好的穩(wěn)定性，高溫性能良好，但低溫性能有待改進(jìn)。 鋰離子電池的安全性一直都是商業(yè)化的一個(gè)重要衡量標(biāo)準(zhǔn)，在充電狀態(tài)下與電解液的熱效應(yīng)是正極材料是否適用于鋰離子電池的關(guān)鍵。 DSC測(cè)試結(jié)果表明，充電后的LiNi1gCo1gMn1/3O2在250~350℃未發(fā)現(xiàn)尖峰，LiCoO2在160℃和210℃有2個(gè)放熱尖峰，LiNiO2在210℃有一個(gè)放熱尖峰。三元材料在這個(gè)溫度范圍內(nèi)也有一些放熱和吸熱反應(yīng)，但反應(yīng)要溫和得多。
