磷酸鐵鋰電池工作原理結構

磷酸鐵鋰電池工作原理結構

發布人:Jay 發布時間:2021-08-14 瀏覽次數:9055

磷酸鐵鋰電池在充電時,正極中的鋰離子Li+通過聚合物隔膜向負極遷移;在放電過程中,負極中的鋰離子Li+通過隔膜向正極遷移。鋰離子電池就是因鋰離子在充放電時來回遷移而命名的。

磷酸鐵鋰電池工作原理結構

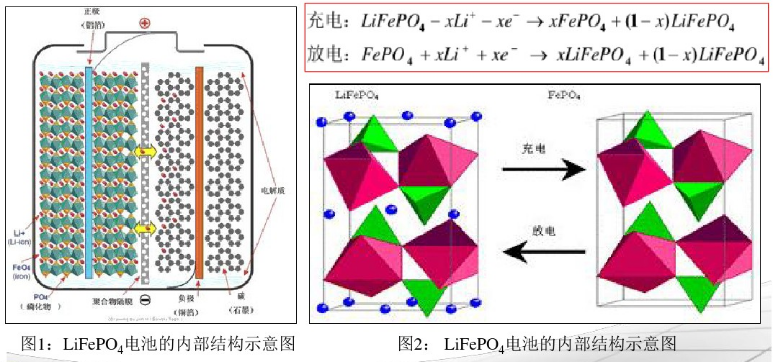

1、電池充電時:Li+從磷酸鐵鋰晶體的010面遷移到晶體表面,在電場力的作用下,進入電解液,穿過隔膜,再經電解液遷移到石墨晶體的表面,然后嵌入石墨晶格中。與此同時,電子經導電體流向正極的鋁箔集電極,經極耳、電池極柱、外電路、負極極柱、負極耳流向負極的銅箔集流體,再經導電體流到石墨負極,使負極的電荷達至平衡。鋰離子從磷酸鐵鋰脫嵌后,磷酸鐵鋰轉化成磷酸鐵,其晶格結構變化如下圖。

2、電池放電時:Li+從石墨晶體中脫嵌出來,進入電解液,穿過隔膜,再經電解液遷移到磷酸鐵鋰晶體的表面,然后重新經010面嵌入到磷酸鐵鋰的晶格內。與此同時,電池經導電體流向負極的銅箔集電極,經極耳、電池負極柱、外電路、正極極柱、正極極耳流向電池正極的鋁箔集流體,再經導電體流到磷酸鐵鋰正極,使正極的電荷達至平衡。

從磷酸鐵鋰電池的工作原理可知,磷酸鐵鋰電池的充放電過程需要鋰離子和電子的共同參與,而且鋰離子的遷移速度與電子的遷移速度要達至平衡。這就要求鋰離子電池的正負電極必須是離子和電子的混合導體,而且其離子導電能力和電子導電能力必須一致。但是眾所周知,磷酸鐵鋰的導電性能很差。而石墨負極的導電性雖然要好一些,但是要實現大倍率放電時,仍然需要改善負極的導電性,使其的電子導電能力與鋰離子從石墨中脫嵌的能力達至平衡。

磷酸鐵鋰電池的結構特點:

1、正極:橄欖石(olivine)結構的LiFePO,作為電池的正極;由鋁箱(aluminium foil)與電池正極連接,

2、負極:由碳(石墨graphite)組成電池負極;由銅箱(copper foil)與電池的負極連接。

3、隔膜(diaphragm):為聚合物(polymer)材料;

4、電解質(electrolyte):如六氟磷酸鋰,高氯酸鋰、四弗硼酸鋰等。

5、電解液:電解液包含:碳酸乙烯酯、碳酸丙烯酯、碳酸二甲酯、丁酸乙酯、氟代碳酸乙烯酯、雙草酸硼酸酯鋰、六氟磷酸鋰。

6、另外還有絕緣材料、安全閥、密封圈、外殼等。
