鎳氫電池工作原理圖

鎳氫電池工作原理圖

發布人:Jay 發布時間:2021-08-09 瀏覽次數:7897

鎳氫電池由氫氧化鎳正極,儲氫合金負極,隔膜紙,電解液,鋼殼,頂蓋,密封圈等組成。在圓柱形電池中,正負極用隔膜紙分開卷繞在一起,然后密封在鋼殼中的。在方形電池中,正負極由隔膜紙分開后疊成層狀密封在鋼殼中。

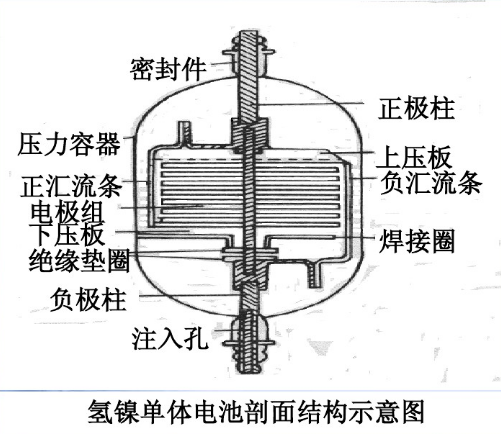

鎳氫電池工作原理圖

電池組成:

負極材料:儲氫合金粉

正極材料:Ni(OH)2

單體電池電壓:1.2V

循環壽命500-1000次

MH/Ni電池的電化學式可表示為:

(-)MHx KOH(6M) NiOOH(+)

氫氧化鎳電極(正極)NiooH+HO2+e = Ni(oH)2+OHˉ

吸氫電極(負極):MH+OHˉ-e = M + HO?

電池池總反應:MH+NiOOH = M+Ni(OH)?

當電池過放電時,電極反應為:

氫氧化鎳電極:2H?O+2e→H?+20Hˉ

(正極)

吸氫電極:H?+20Hˉ-2e-→2H?0

(負極)

過放電時,電池的總反應的凈結果為零,由于在正極上產生的氫氣會在負極上新化合,同樣也保持了電池體系的穩定。

一、鎳氫電池的應用

氫鎳電池應用:民用通訊電源,各種便攜式設備電源、電動工具、動力電源等。小型綠色電源,替代鎘鎳電池。

MH/Ni電池一般采用負極容量過剩的配置方式,在MH/Ni電池過充電時,正、負極發生如下反應:

氫氧化鎳電極: OHˉ-4e→2H?O+O?

(正極)

吸氫電極:H?O+O?+4e→4OHˉ

(負極)

氫氧化鎳電極全充電態時產生的氧氣,經過擴散在負極上重新化合為水。既保持了電池內壓的恒定,同時又使電液濃度不致發生巨大變化。

MH/Ni電池的正、負極上所發生的反應均屬于固相轉變機制,不額外生成和消耗電解液組分,因此電池的正、負極都具有較高的穩定性,可以實現密封和免維護。

MH/Ni電池一般采用負極容量過剩的配置方式,電池在過充時,正極上析出的氧氣可在金屬氫化物電極表面被還原成水;電極在過放時,正極上析出的氫氣又可被金屬氫化物電極吸收,從而使得電池具有良好的耐過充放能力。

當正極析出的氧擴散到負極與氫發生反應時,不僅消耗負極的一部分氫,影響到負極的電極電位,而且釋放的熱量會導致電池內部溫度顯著升高,從而加速電極反應。
